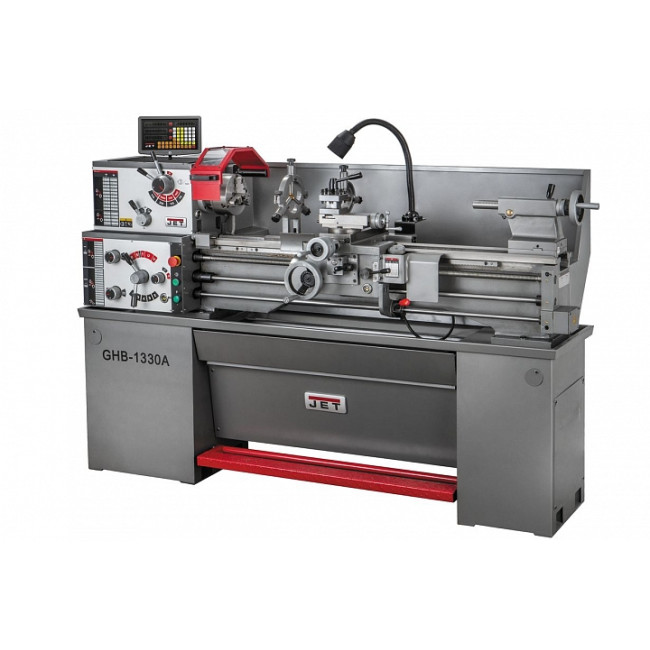

Токарно-винторезный станок JET GHB-1330A DRO

Описание

Токарно-винторезный станок GHB-1330A DRO позиционируется компанией JET как профессиональное оборудование для мастерских, автосервисов, небольших предприятий и домашних специалистов по обработке металла. По своей сути, это GHB-1330 A, дооборудованный устройством цифровой индикации (УЦИ). При использовании такого устройства существенно повышается точность обработки и, как следствие, снижается процент возможного брака. Данное оборудование выпускается по промышленному стандарту DIN 8606 (соответствие всех параметров и допусков для станков средней точности). На станке можно обрабатывать заготовки диаметром 330 мм над станиной или 197 мм над суппортом. Скорость оборотов шпинделя от 70 до 2500 об/мин, расстояние между центрами составляет 760 мм. Мощность двигателя 2800 Вт.

Для работы станку требуется напряжение 380В. Направляющие станины станка закаляются в индукционной печи, а затем шлифуются. Такой подход позволяет  повысить точность обработки и продлить срок службы изделия. Привод шпинделя станка погружен в масляную ванну. За счет этого привод работает тише, хорошо охлаждается и, как следствие, прослужит дольше. Станок двухвинтовой: его ходовой винт предназначен для нарезания резьбы, а ходовой вал - за точение в режиме автомат. Толчковый режим помогает облегчить переключение режимов работы. GHB-1330A DRO оборудуется автоматической подачей продольного и поперечного суппорта. Предусмотрена регулировка задней бабки в поперечном  направлении для обточки конических заготовок.

Особенности:

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

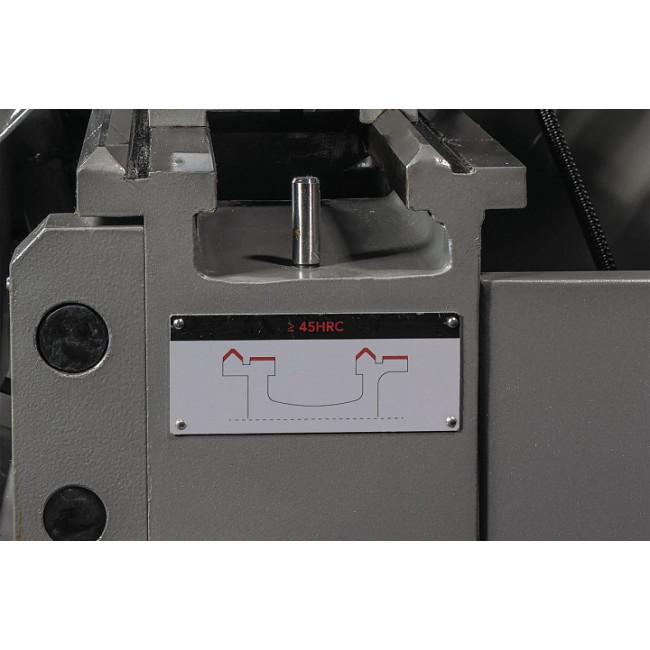

• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Закаленные и отшлифованные шестерни передней бабки
• Автоматическая подача продольного и поперечного суппорта
• Регулировка зазоров направляющих при помощи клиновых планок

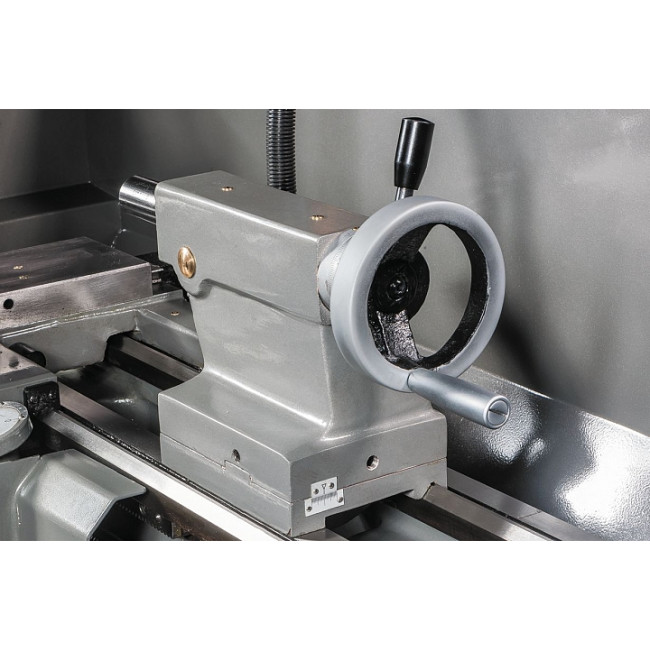

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Толчковый режим работы шпинделя

Комплектация:

• 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø200 мм
• Планшайба Ø300 мм
• 4-х-позиционный резцедержатель с фиксатором
• Подвижный и неподвижный люнеты
• Поддон для сбора стружки

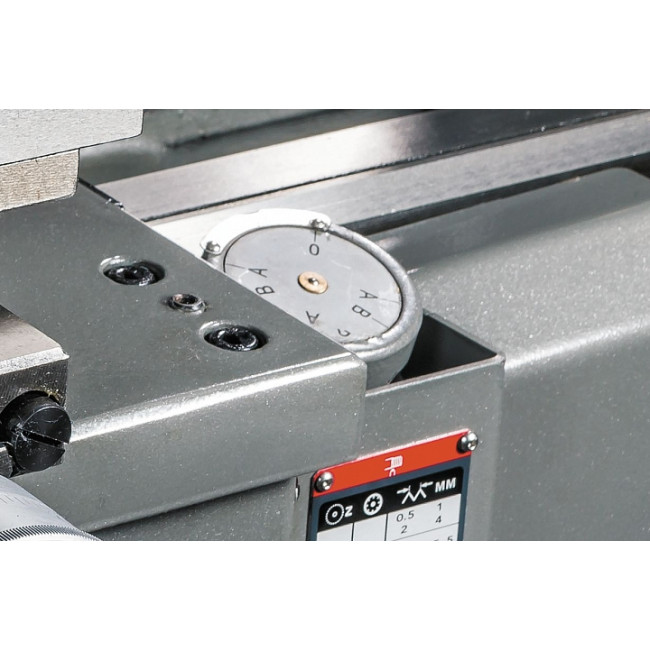

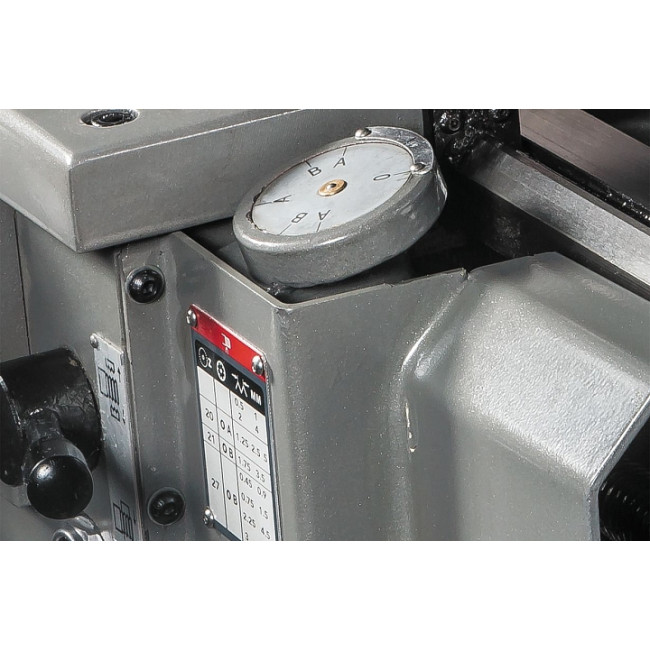

• Указатель резьбы
• Подставка с регулируемыми опорами
• Защитный экран патрона с концевым выключателем
• 2 невращающихся центра МК-3
• Переходник МК-5/МК-3
• Набор сменных шестерён

Характеристики:

Напряжение, В	400
Диаметр обточки над станиной, мм	330
Диаметр обточки над поперечным суппортом, мм	197
Расстояние между центрами, мм	760

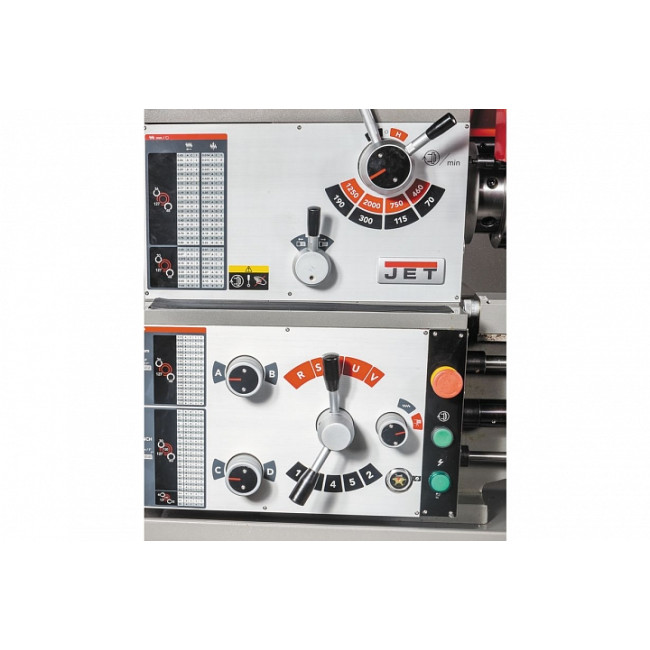

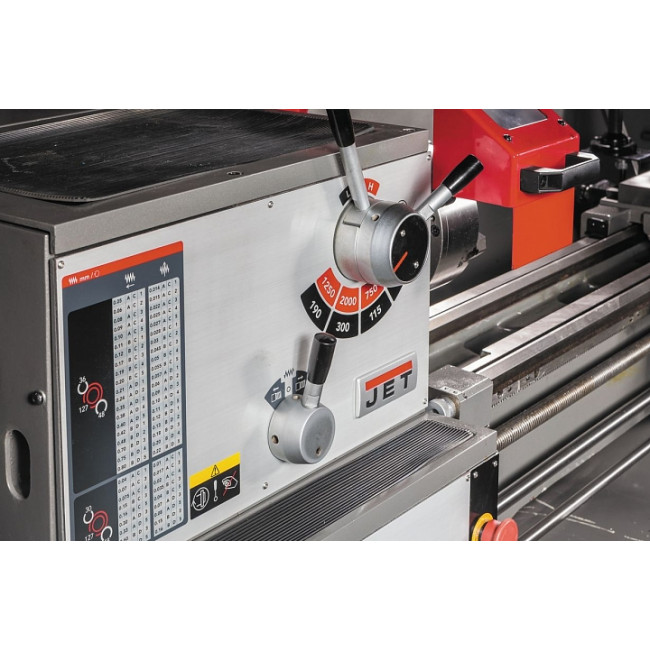

Частота вращения шпинделя, об/мин	70 - 2000
Количество скоростей шпинделя, шт	8
Конус шпинделя	МК-5
Присоединение шпинделя	D1-4 (DIN 55029)

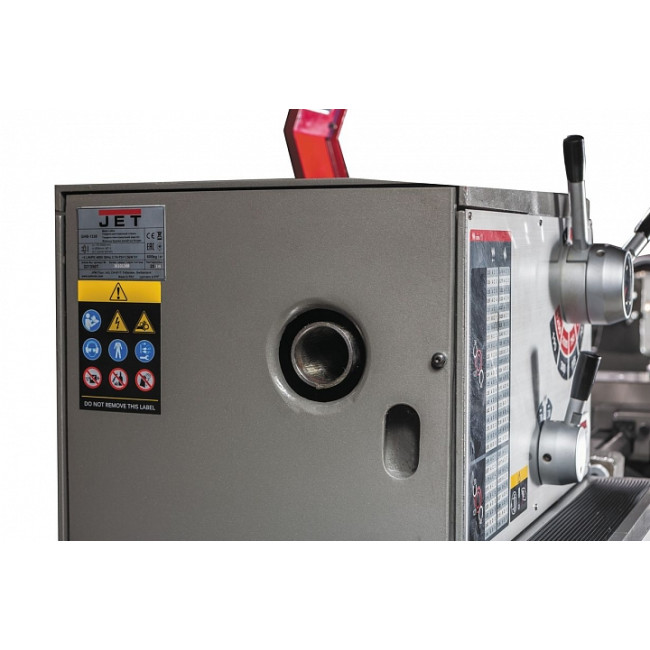

Диаметр проходного отверстия шпинделя, мм	38

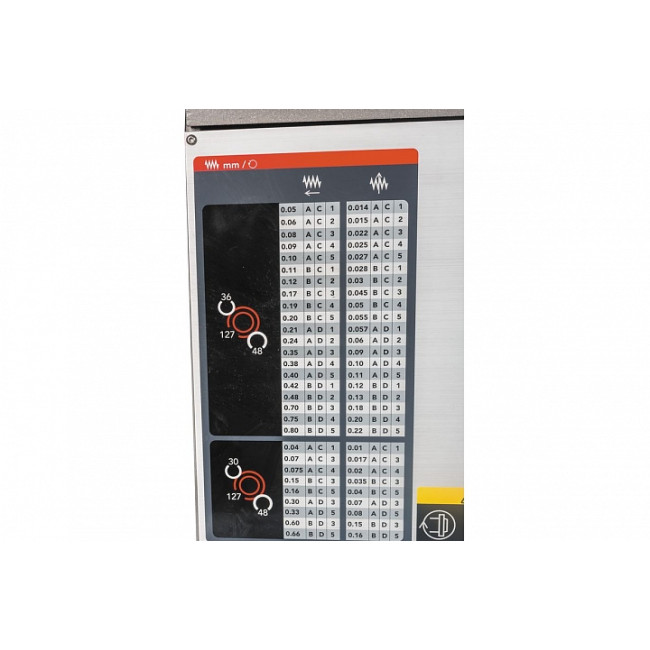

Диапазон продольной подачи, мм/об	0,04 - 0,8
Количество продольных подач, шт	60
Диапазон поперечной подачи, мм/об	0,016 - 0,188
Количество поперечных подач, шт	60

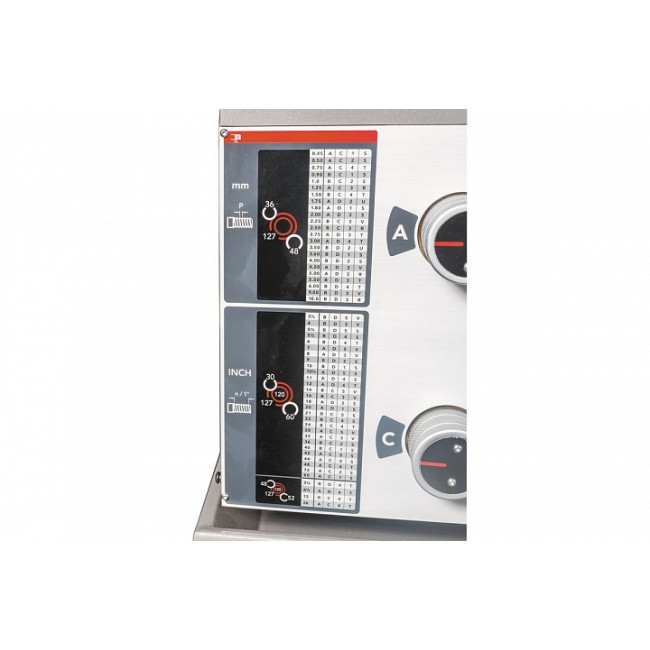

Диапазон метрической резьбы, мм	0,45 - 10
Количество метрических резьб, шт	23
Дюймовая резьба, TPI	3,5 - 80
Количество дюймовых резьб, шт	38
Макс. размер резца, мм	16 x 16
Ход поперечного суппорта, мм	160
Ход верхнего суппорта, мм	70
Пиноль задней бабки	МК-3
Ход пиноли задней бабки, мм	95
Расстояние между направляющими, мм	187
Мощность двигателя, кВт	1,5
Масса, кг	600
Длина в упаковке, см	175
Высота в упаковке, см	150
Масса в упаковке, кг	680
Длина, мм	1650
Ширина, мм	762
Высота, мм	1200

Характеристики

Высота в упаковке, см	150
Высота, мм	1200
Диаметр обточки над поперечным суппортом, мм	197
Диаметр обточки над станиной, мм	330
Диаметр пиноли, мм	32
Диаметр проходного отверстия шпинделя, мм	38
Диапазон метрической резьбы, мм	0,45 - 10
Диапазон неподвижного люнета, мм	10 -70
Диапазон подвижного люнета, мм	10 - 60
Диапазон поперечной подачи, мм/об	0,016 - 0,188
Диапазон продольной подачи, мм/об	0,04 - 0,8
Длина в упаковке, см	175
Длина, мм	1650
Дюймовая резьба, TPI	3,5 - 80
Количество дюймовых резьб, шт	38
Количество метрических резьб, шт	23
Количество поперечных подач, шт	60
Количество продольных подач, шт	60
Количество скоростей шпинделя, шт	8
Конус шпинделя	МК-5
Макс. размер резца, мм	16 x 16
Мощность двигателя, кВт	2
Напряжение, В	400
Пиноль задней бабки	МК-3
Присоединение шпинделя	D1-4 (DIN 55029)
Расстояние между направляющими, мм	187
Расстояние между центрами, мм	760
Ход пиноли задней бабки, мм	95
Частота вращения шпинделя, об/мин	70 - 2000
Шаг ходового винта, мм	4
Ширина в упаковке, см	76
Ширина, мм	762
Вес, кг	680
